Попросили меня тут помочь переделать фильтр от компрессора СО-7Б. Родной фильтр из прошлого века, фильтрует он так себе, хотя, видимо, в те годы придумать что-то другое было затруднительно.

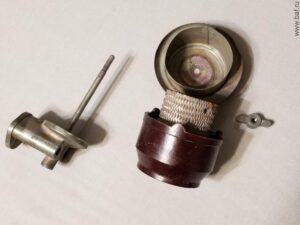

Заводской фильтр разборный, состоит из трёх частей: крепления, стакана, фильтрующей сетки и крышки с гайкой. Чтобы данный фильтр хоть как-то работал — в стакан надо залить немного масла. Но, проблема в том, что на том компрессоре, на котором он стоял — он закреплён вверх ногами, для снижения общей высоты компрессора. Поэтому, новый фильтр нужно будет также закрепить в перевёрнутом виде.

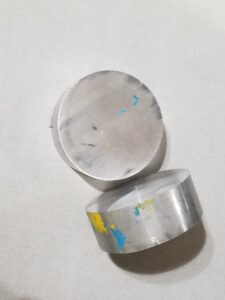

В качестве исходных заготовок мне дали пару «шайб» из дюраля ДТ-16Т.

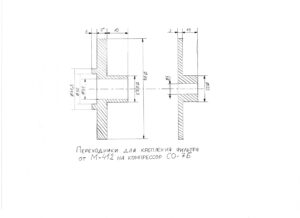

Посидев вечер с родным фильтром и масляным фильтром от Москвича-412 был придуман следующий чертёж:

Рисовал по линейке от руки, поэтому, надо смотреть на указанные размеры. В качество прокладки, сначала предполагалось использовать резину толщиной 2-3 мм, но в итоге, дело ограничилось прокладками вырезанными из старой камеры.

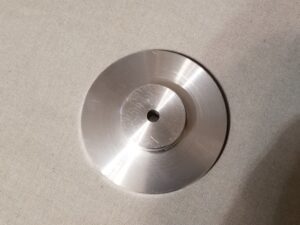

Первым делом я выточил верхнюю шайбу крепления фильтра.

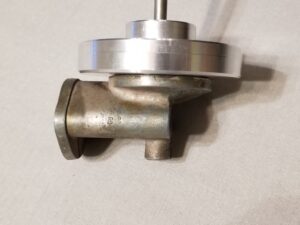

После этого, приступил к изготовления нижней, а в моём случае верхней «шайбы». Сначала расточил отверстие и сделал центрирующий поясок, примерил как он садится на крепление фильтра. Получилось очень хорошо.

Шайба садится плотно, при сборке желобок на креплении заполню герметиком, чтобы «шайба» сидела плотно, и не было подсоса воздуха.

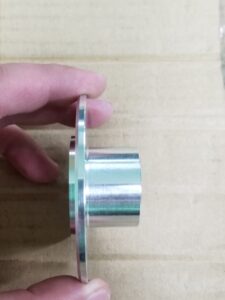

С проточкой с обратной стороны, у меня возникла проблема с креплением заготовки в патроне, но, удалось успешно закрепить и проточить. В итоге получилась «шайба» для нижнего крепления фильтра:

Так как при установке нового фильтра, существующей шпильки на креплении не хватает, то из алюминиевого прутка на 8мм, я сделал удлинитель, с одной части внутренняя резьба М6, с другой наружняя М6.

После того, как все части крепления нового фильтра были готовы, пришло время для сборки. На «шайбы» были вырезаны прокладки из старой камеры, и приклеены на герметик. Нижняя шайба также была «приклеена» к креплению на герметик. И в итоге, все компоненты были собраны:

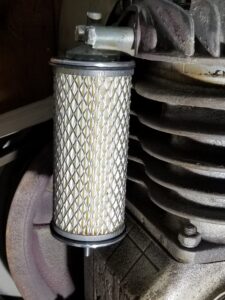

Теперь этот фильтр установлен на компрессор, думаю, фильтровать воздух он будет лучше чем родной. Тем более, как видел на разных форумах, его заворачивают в разные старые чулки, для лучшей фильтрации воздуха.

Следующим элементом, который попросили доработать — это помочь установить обратный клапан и реле давления, чтобы ограничить время работы компрессора от сети.
