После первой неудачной попытки перепрошивки своего ЭБУ, занялся я поиском информации, а можно ли его перепрошить без вскрытия и перепайки резисторов? Благодаря консультации одного из пользователей на драйве, оказалось, что сделать это можно. Нужно было только заиметь определённую программу. И такая программа у меня появилась :)
Снял я ЭБУ с машины и подключил по схеме указанной ранее
к ромокабелю. Для имитации включения зажигания на 13 выводе, я воспользовался проводком «мама/папа» из набора для ардуино. 13 вывод оставляем не подключенным, после чего подключаем ромокабель к компьютеру. И где-то через полминуты/минуту подключаем 13 вывод к 12 Вольтам. А затем можно будет пробовать подключится к ЭБУ с помощью программ.

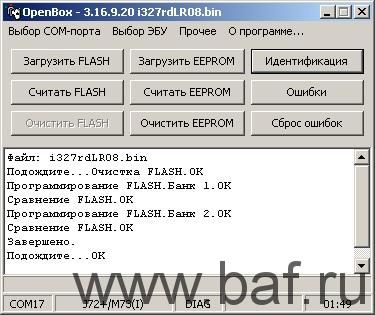

После этого, можно подключаться к ЭБУ и попробовать считать с него прошивку. Я для работы с ЭБУ М73 21067-1411020-22 использовал «OpenBox 3.16.9.20». Через эту версию программы, я смог успешно считать FLASH и EEPROM родной прошивки блока. Для прошивки на ЕВРО-2 я использовал официальную прошивку от Ledocol'а I327RD08. Как видно на фотографии, у меня версия прошивки блока I327RC07, но я связался с автором, и он подтвердил, что I327RD08 на мой блок подойдёт. После чего, я способом описанным выше прошил её в свой блок ЭБУ. Есть ещё версия ЕВРО-0, но я её пока не прошивал и не пробовал.

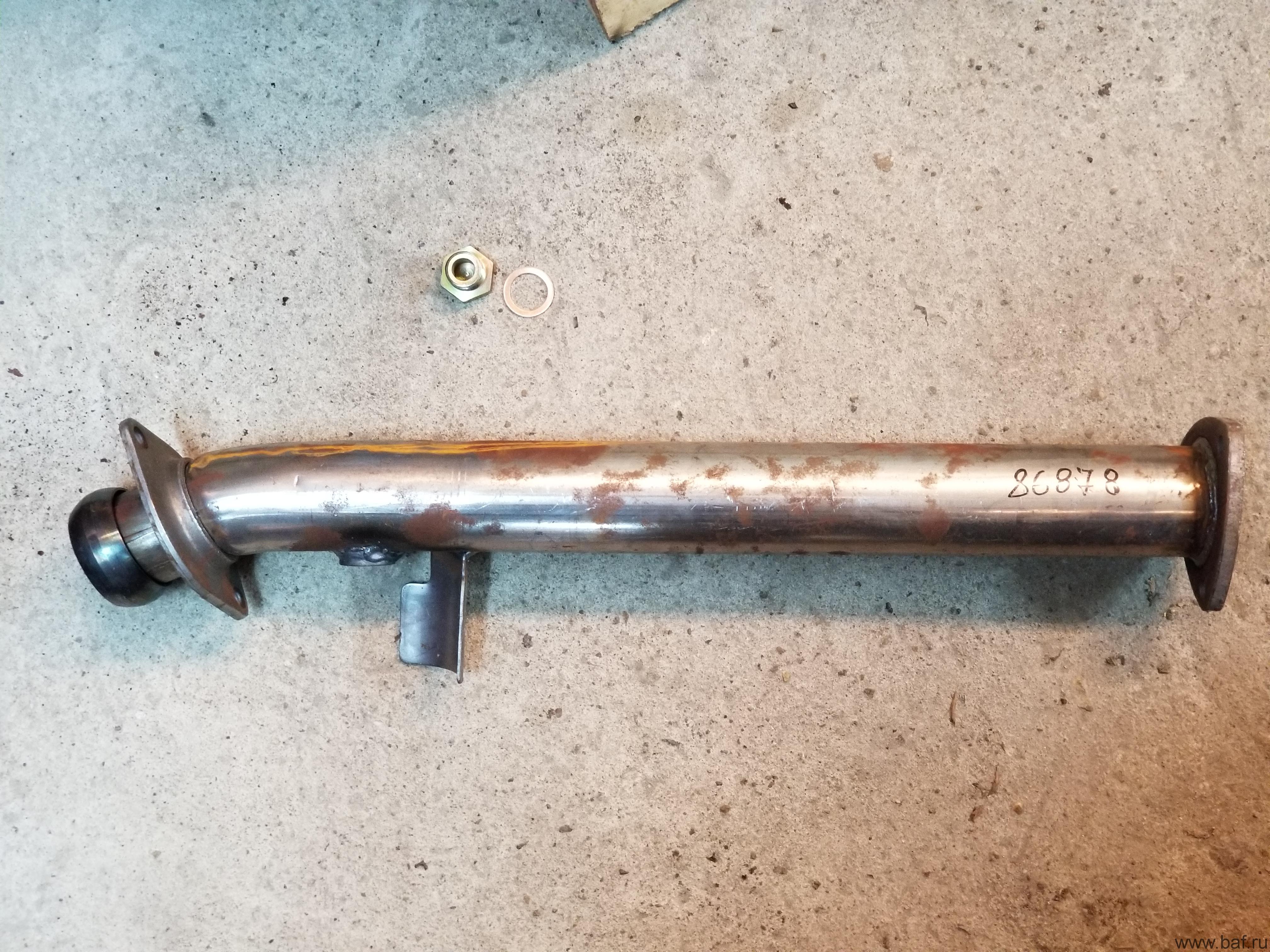

Теперь, необходимо «удалить» катализатор и второй датчик кислорода. Для этого, я автомагазине купил специальную проставку, которая по форме повторяет стоящий на машине катализатор, но представляет из себя обычную трубу с фланцами. В ней есть отверстие с резьбой под установку датчика кислорода, но он мне не нужен. Поэтому, на авторынке в южном порту купил за 50 рублей заглушку под датчик кислорода и медную шайбу, для её уплотнения.
При установке заглушки я использовал медную смазку в тюбике производства ВМПАвто, которая как раз рекомендуется при сборке выхлопных систем, чтобы исключить прикипание деталей.

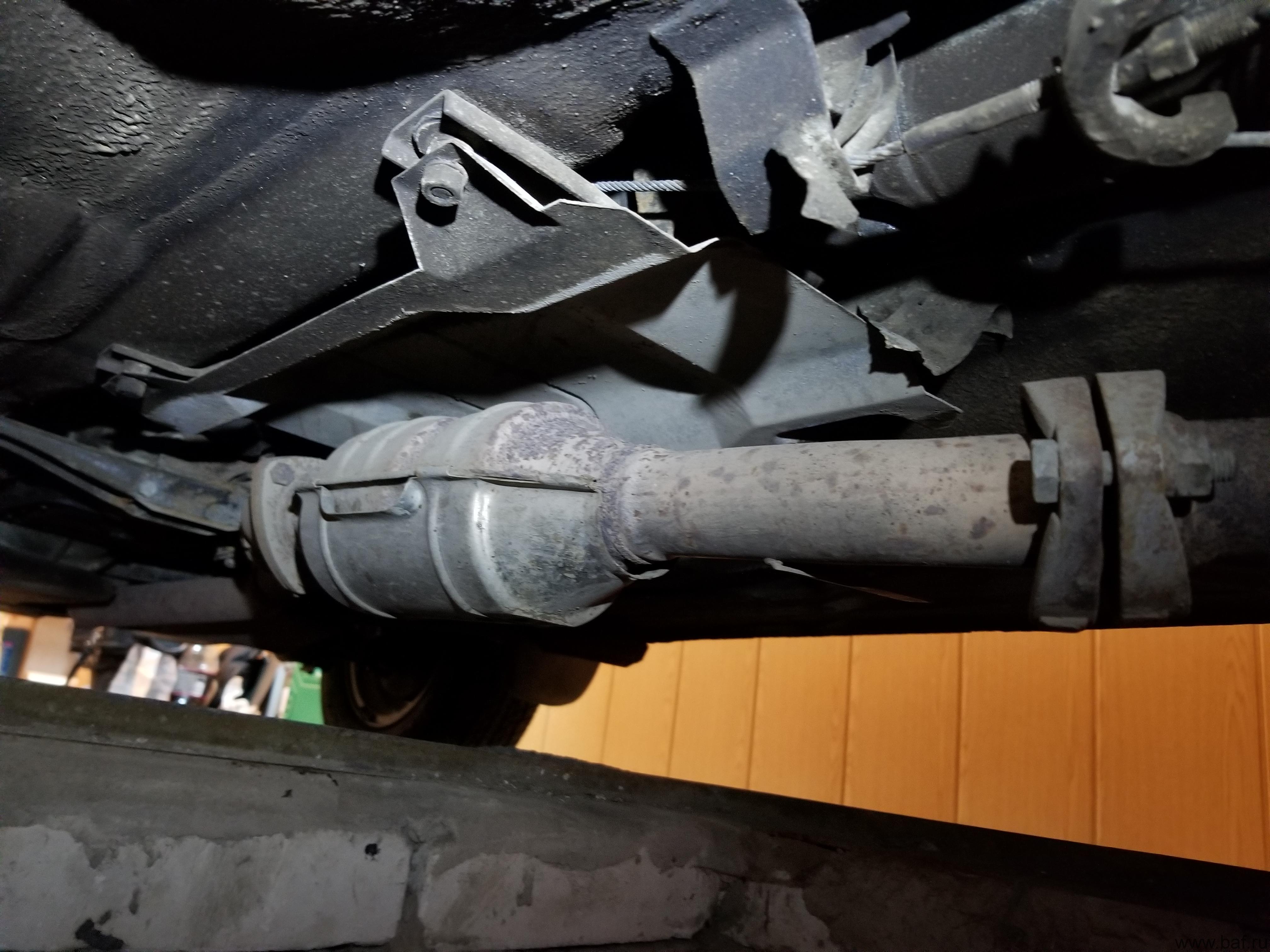

После чего, демонтировал низко висящий катализатор

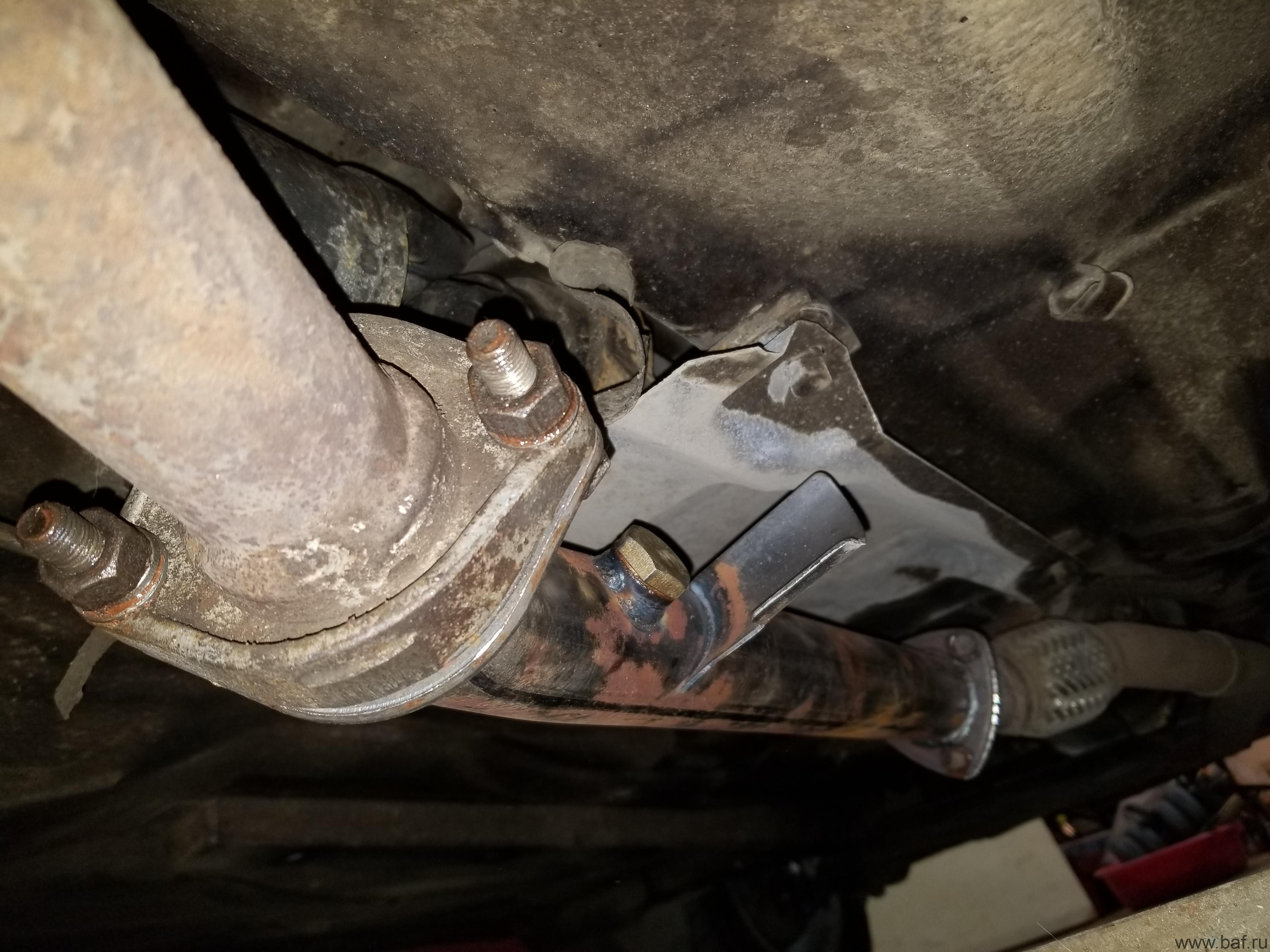

и имплантировал на его место проставку-заменитель. Получилось так:
Разъём с проводами идущий ко второму датчику кислорода я заглушил и замотал в пакет скотчем. Позже куплю к нему ответную часть, залью её силиконом и сделаю заглушку, чтобы не портились контакты.
После чего, установил на место блок ЭБУ и попробовал завести машину. Что можно сказать по работе двигателя на новой прошивке — на мой взгляд двигатель стал работать менее ровно, подозреваю, что это следствие отключенного датчика детонации в прошивке ЕВРО-2. По бортовому компьютеру расход бензина ниже не стал, а на мой взгляд остался примерно таким же — 1,0 или 1,1 литра в час. Как эта прошивка ведёт себя на трассе я сказать пока не могу, все выходные у нас лили дожди, и из гаража я поэтому не выезжал.

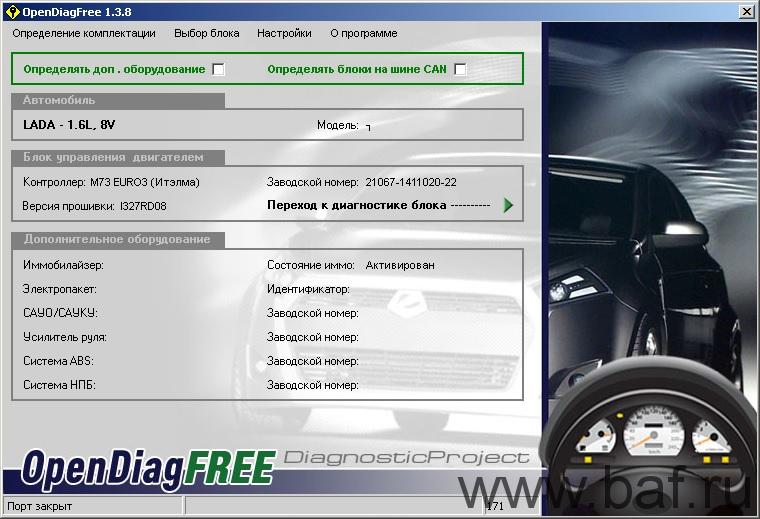

Попробовал подключится к ЭБУ с помощью OpenDiagFree и проверить параметры работы двигателя. Никаких отклонений я не обнаружил, всё работает как и раньше, только на мой взгляд на холостом ходу менее ровно.
На следующих выходным покатаюсь с новой прошивкой по трассе и тогда будет видно, как она себя проявит и что с ней делать дальше.
