Несколько лет у меня прекрасно жил-поживал транзистортестер на небольшом экране 1602. С его помощью я проверял и находил нерабочие детали. И всё было хорошо, пока в один прекрасный день, я не собрался проверить с его помощью несколько конденсаторов, незадолго до этого полученных из Китая. Правда, перед этим я у них замерял ёмкость с помощью обычного тестера. И вот же засада — разрядить после этого я их забыл. На первом же подключенном к транзистортестеру конденсаторе, раздался негромкий щелчок, и транзистортестер погас. Работал он на атмеге328, в корпусе tqfp32. Найти и перепаять новую атмегу не проблема, но вот старую прошивку я не сохранял, теперь надо думать где взять актуальную.
Но пока я всё это обдумывал, на глаза мне попался на алиэкспрессе набор для сборки транзистортестера. Правда, даже целых 2 — на разных экранах. Заказал я их оба, но пока получил один — с экраном 12864. Заказал я его 31.01, а получил уже 16.02.

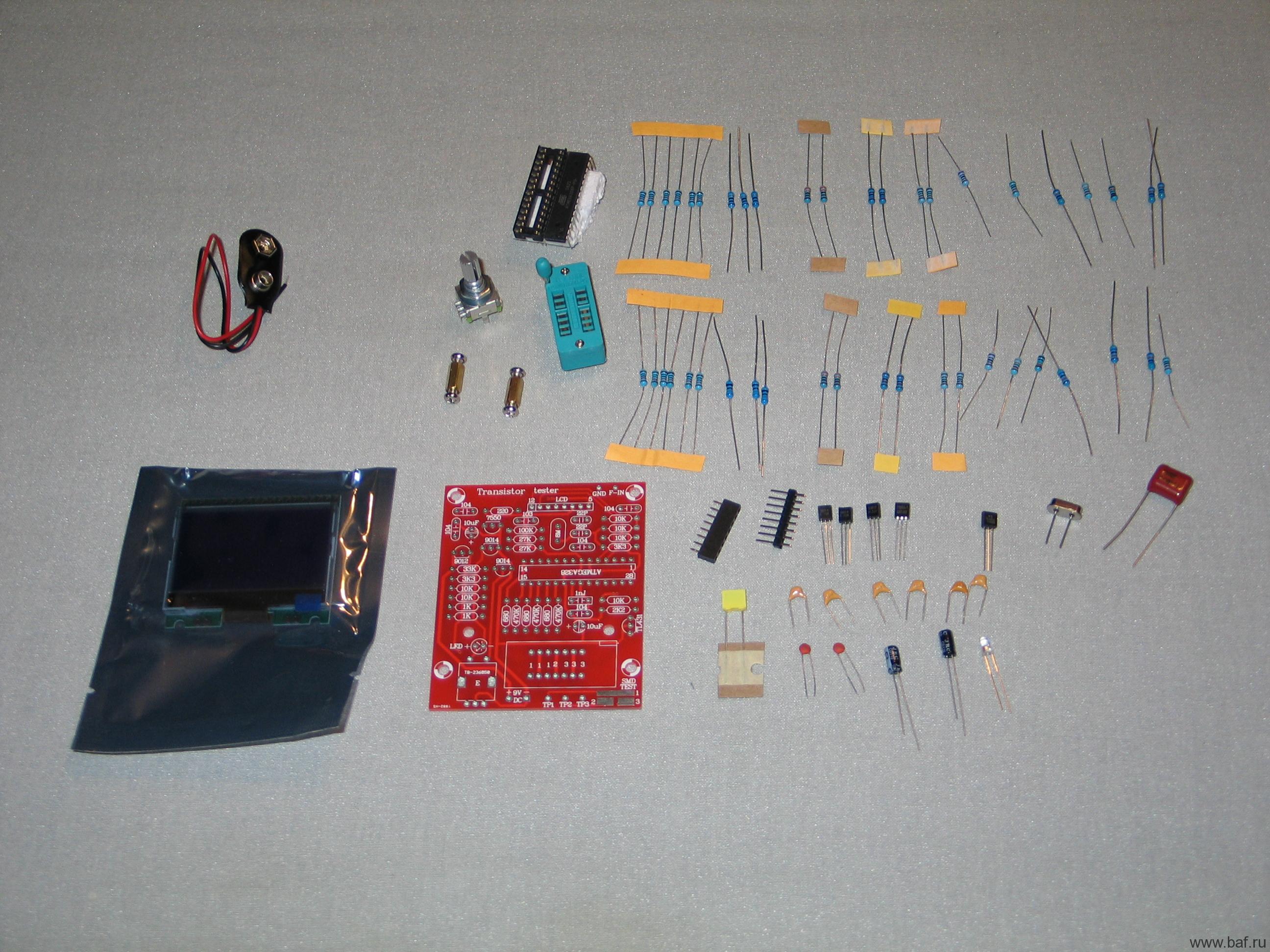

В полученном наборе почему-то оказалось 2 комплекта резисторов к плате, видимо при комплектовке заказа ошиблись. Сами измерительные резисторы (680Ом и 470кОм) имели точность 0,1%, а вот источник опорного напряжения оказался так себе, 1 или 2%. У себя в закромах я нашёл ИОН с точностью 0,8%, его и запаял на плату. Пока искал, заказал на алиэкспрессе ИОН'ы с точностью 0,4%, как приедут — перепаяю.

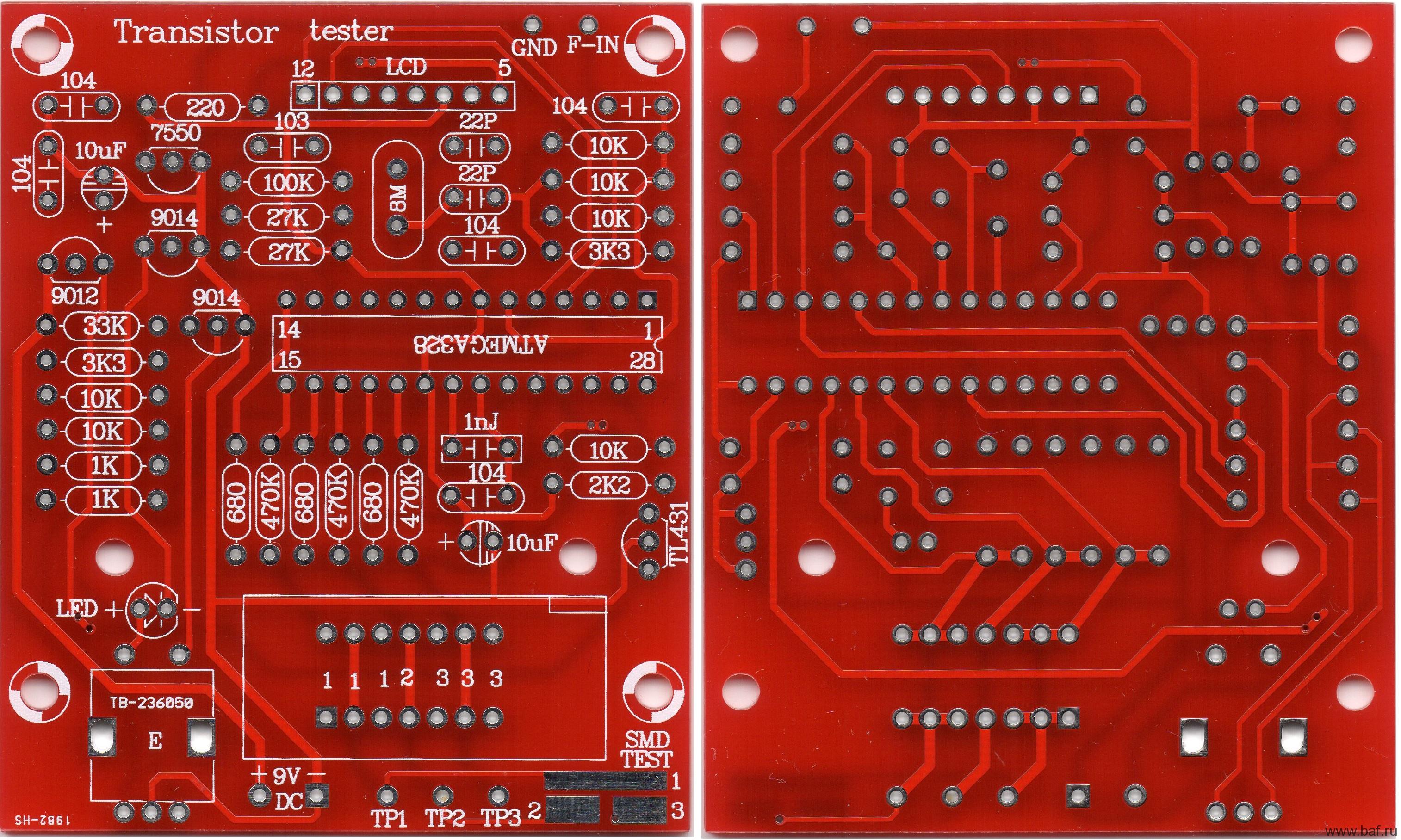

Плата транзистортестера очень хорошего качества, все контакты залужены. На плату нанесена шелкография, все элементы на плате подписаны, ничего не перепутаешь. Для тех кто хочет изготовить эту плату самостоятельно, выкладываю сканы с обоих сторон:

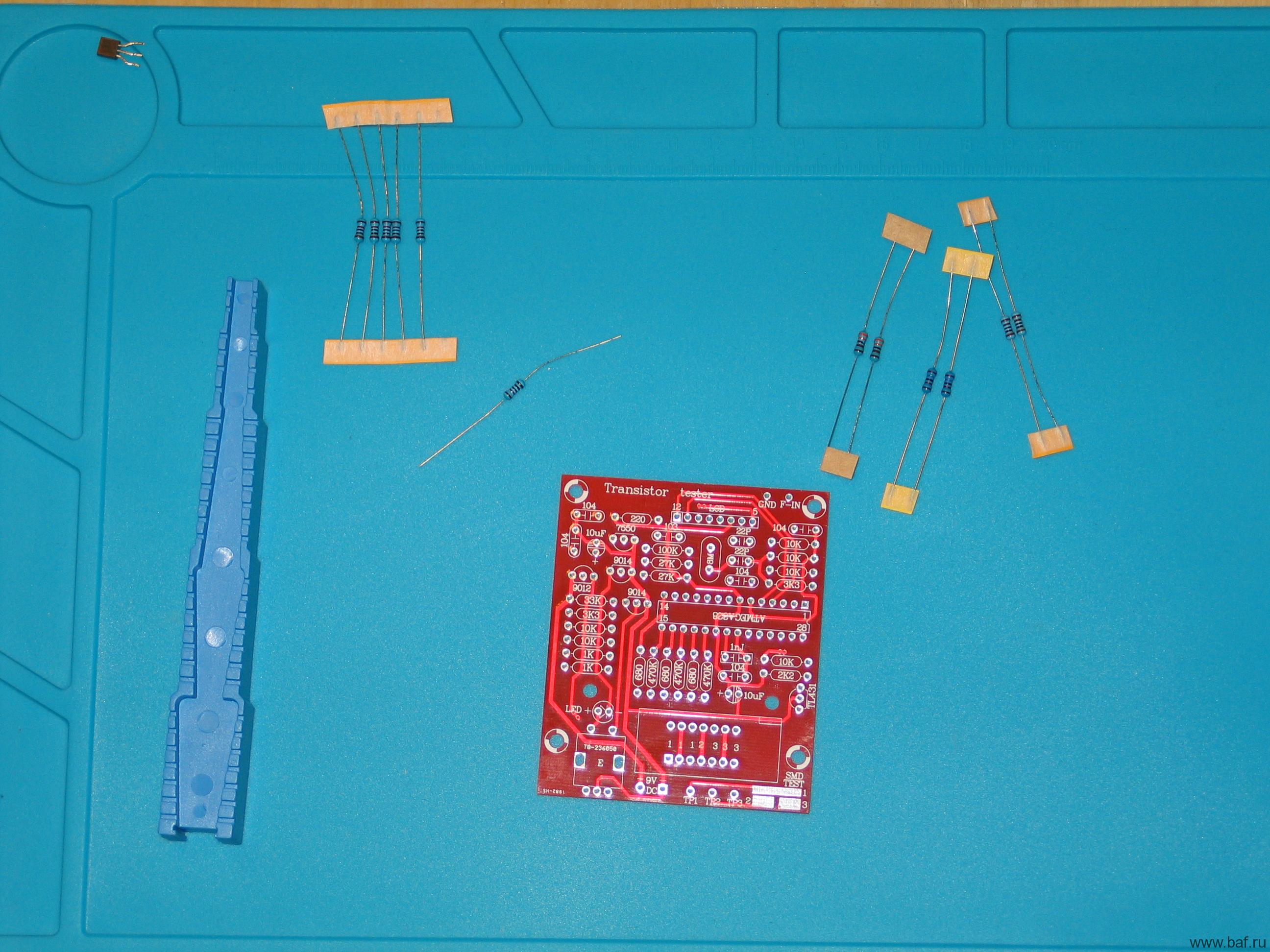

Ну вот, все детали подготовлены и разложены, пора приступать к сборке. Для сборки как раз использовал новую паяльную станцию, собранную немного ранее.
Опять, пара часов работы паяльником с периодическом поглядыванием на экран телевизора — и вот, большая часть деталей запаяна.
Теперь, надо отмыть плату от флюса. Хотя я и использую EFD'эшный, который не требует отмывки, но всё равно, плата с неотмытым флюсом выглядит неаккуратно и грязно. Для отмывки достал ультразвуковую ванну, набрал в неё тёплой воды. В неё поместил зип-пакет, в котором навёл раствор из воды + Solins FA+. И уже в том растворе я мыл саму плату. Надо сказать, что это раствор отмыл на некоторых резисторах цветовую маркировку :). Но ничего, на плате они все подписаны в случае чего.

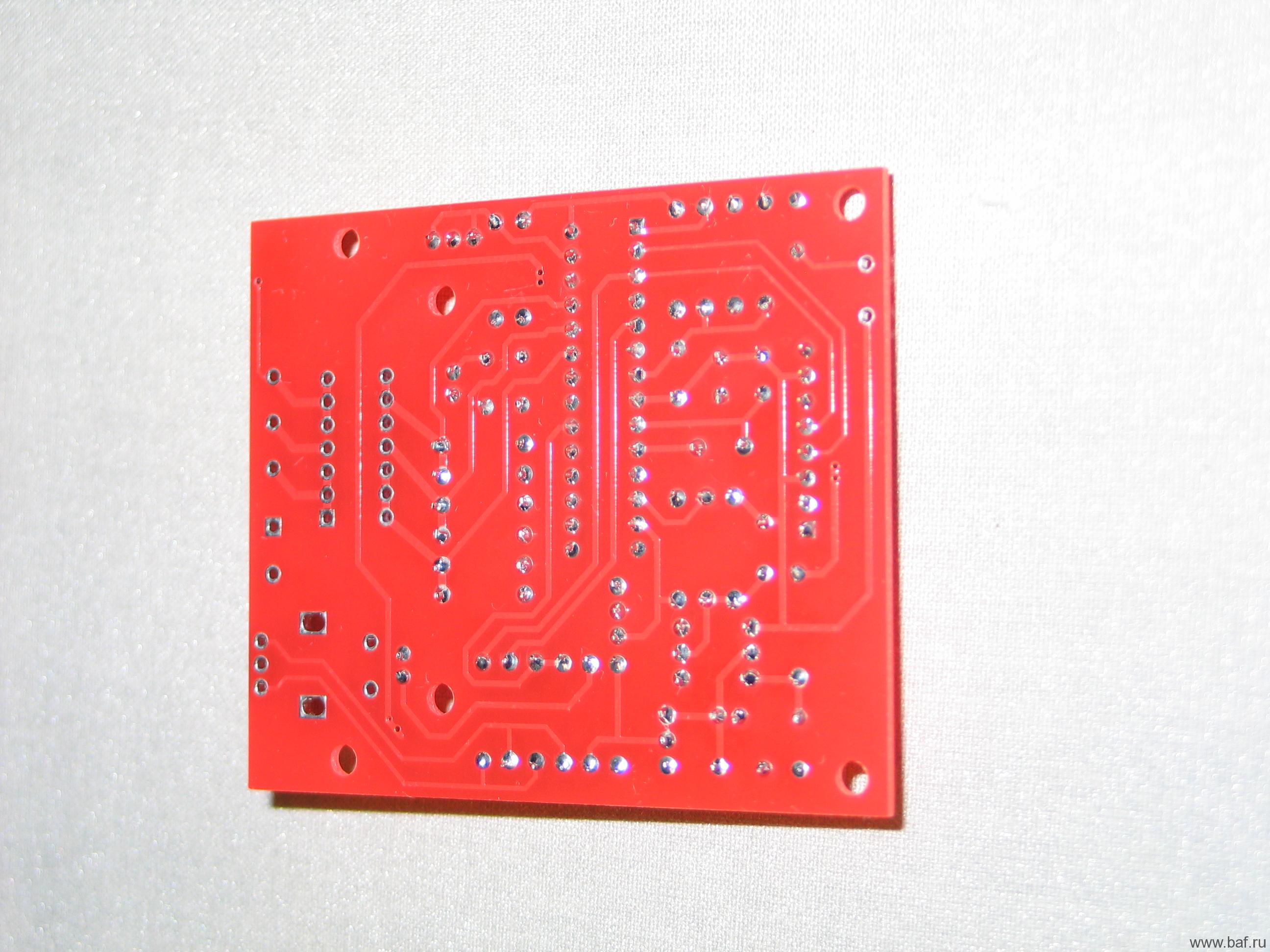

Плата таким способом отмылась очень хорошо, сторона после пайки выглядит также, как и до неё.
После отмывки и просушки, надо сделать калибровку. Делается она просто, перемычками замыкаются все 3 вывода, в меню выбирается пункт «Selftest» — после чего жмём запуск.

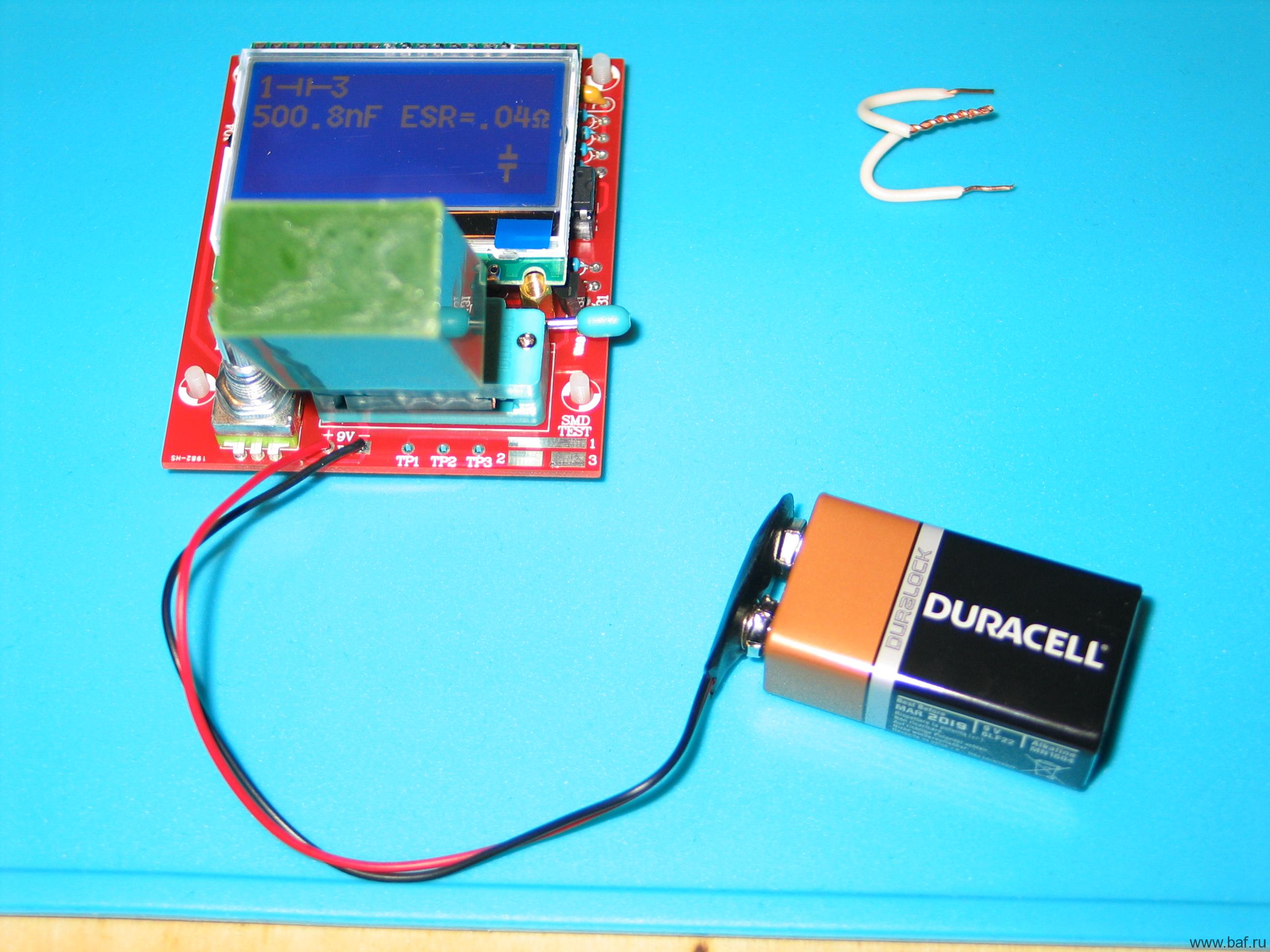

А после калибровки, можно проводить измерения, проверку и распознавание компонентов.
Хотел также снять и сохранить прошивку, которая сейчас залита в контроллер, но мой программатор приказал долго жить :(, хотя я не могу припомнить, чтобы с ним что-то могло случится. Заказал пока новый из Китая, как приедет, обновлю этот пост.
А сам этот набор для сборки я покупал тут
