Продолжаю бороться с навалившимися мелкими проблемами. Как-то в июне месяце собрался я сделать регулировку клапанов. Чтобы удобнее было работать с двигателем, я пару лет назад, над тем местом где он обычно находится повесил светильник. Светильник этот выполнен по модной ныне технологии, вместо люминесцентных ламп, в нём установлены 2 алюминиевые линейки со светодиодами, причём размером с 18 ваттные лампы. И должен сказать, что освещает данный светильник очень хорошо, светит на уровне светильника с 2-мя 36 ваттными лампами. Называется этот светильник 'Techno LUX TL PL 02 ECP', потребляемая мощность заявлена как 25 ватт, свет нейтральный белый 4200К.

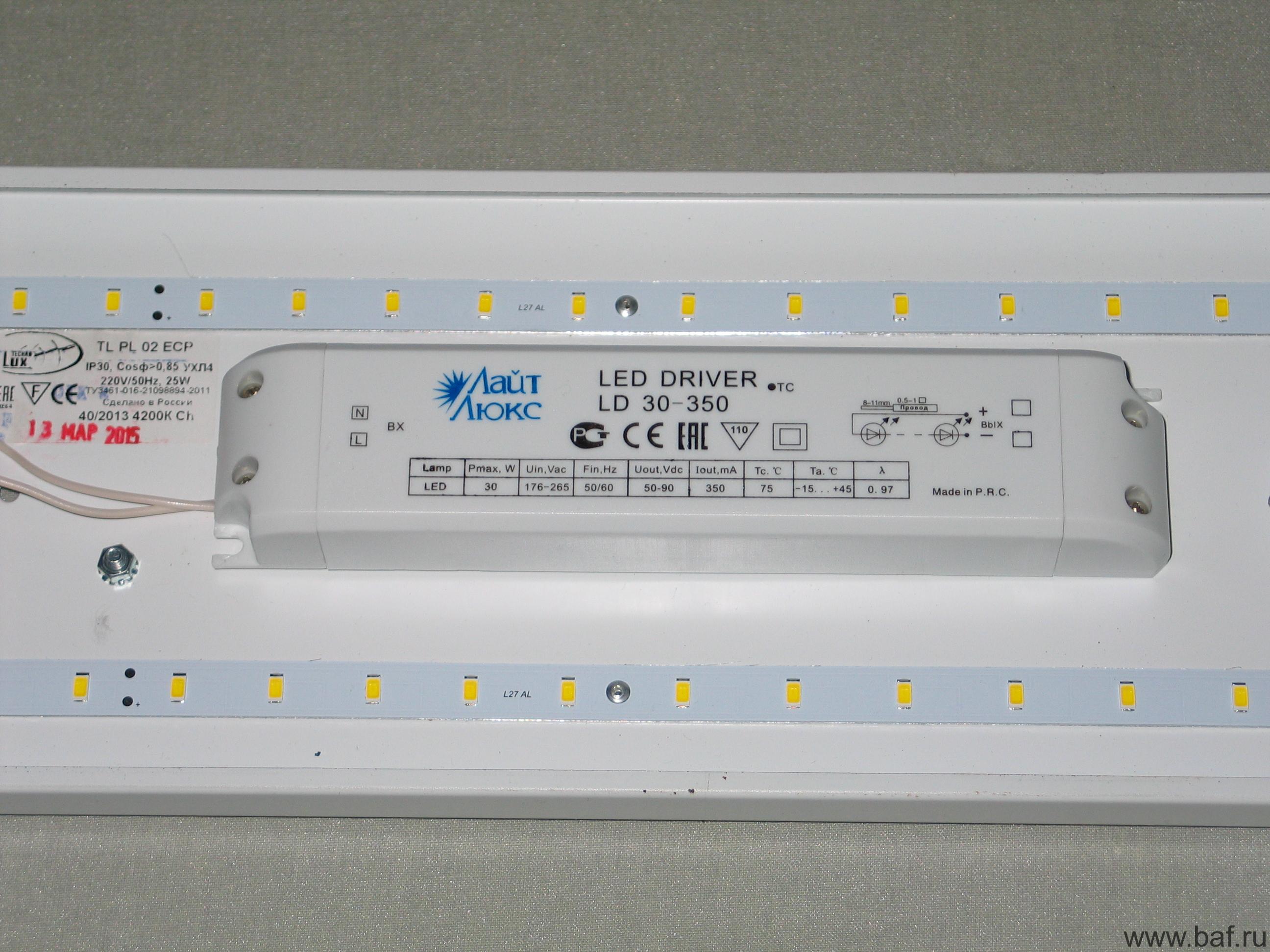

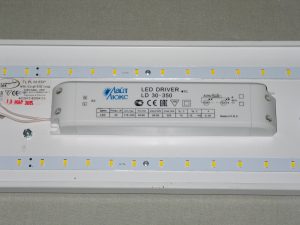

Ну и вот, когда я собрался заняться машиной, оказалось, что этот светильник не работает. Проверил подачу напряжения — всё оказалось в порядке, значит придётся снимать светильник и разбираться, что с ним случилось. После его демонтажа и разборки, оказалось, что проблема в установленном драйвере. Напряжение на него подаётся, а на выходе — ничего. Драйвер в лампе установлен такой — 'Лайт Люкс LED DRIVER LD 30-350', где 30 — максимальная мощность в ваттах, а 350 — это ток стабилизации в миллиамперах:

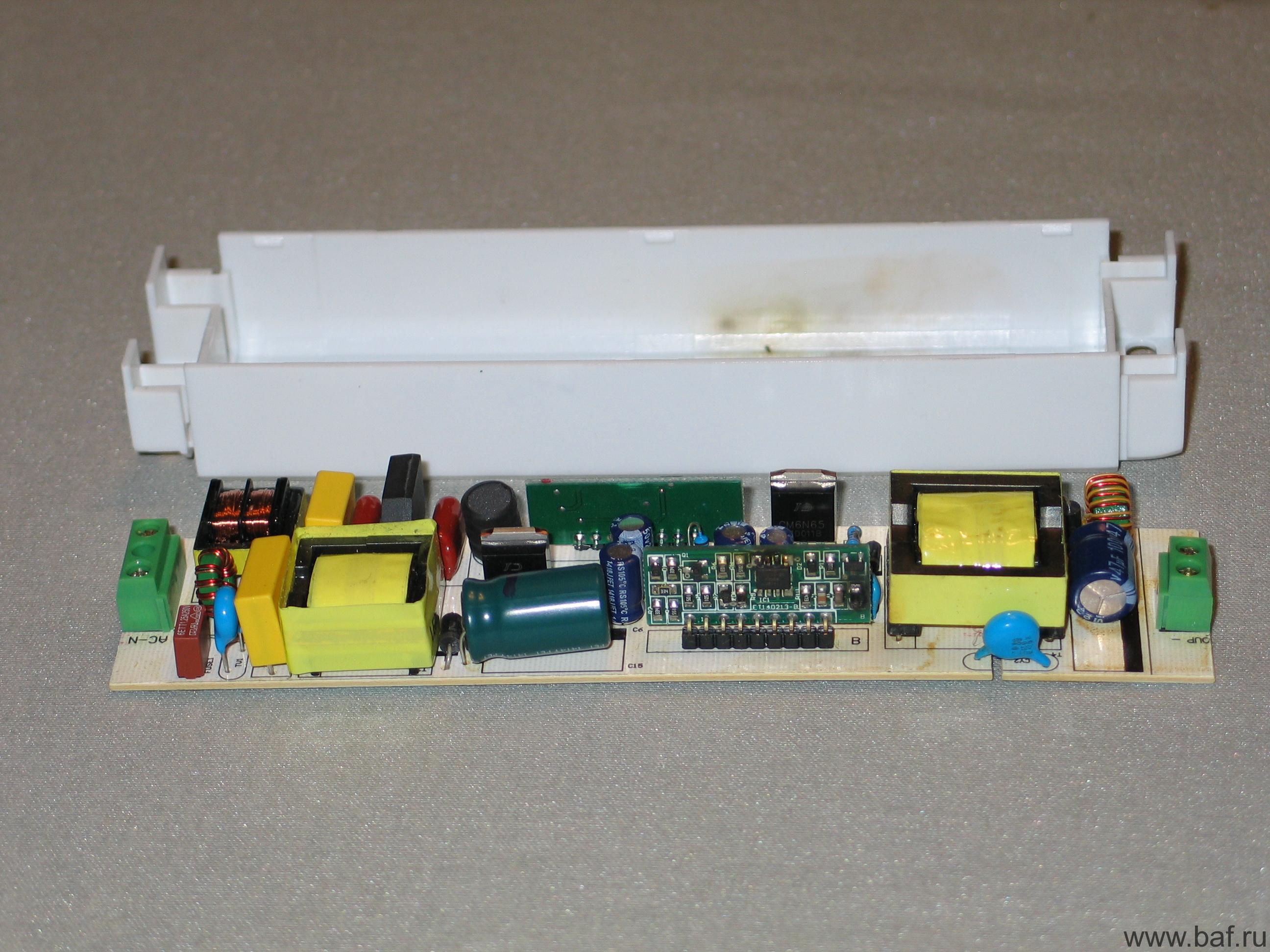

После вскрытия драйвера стало ясна причина его неработоспособности — сгорела какая-то микросхема и smd-элемент, скорее всего резистор. Поиск принципиальной схемы этого драйвера по его названию ничего не дал.
Я даже объехал несколько магазинов электро-товаров в своём городе, в надежде что смогу купить нужный мне драйвер на месте — но, как оказалось, подобным товаром они не торгуют и не планируют. Делать нечего, пришлось заказывать драйвер на алиэкспрессе и ждать доставки. Так как на драйвере заявлено было выходное напряжение 50-90 вольт, то я заказал светодиодный драйвер такого вида — «QH-40LP20-36X1W»,
который на выходе даёт 60-120 вольт при токе 350 мА. Так как я не знал какого типа установлены светодиоды на линейках в светильнике, то я предположил, что на одной линейке «падает» 35 вольт напряжения, а принимая во внимание то, что линейки включены последовательно, мне данный драйвер показался подходящим. После его получения я его подключил и попробовал включить светильник. Но, кроме мигания линеек ничего не увидел — как оказалось, в драйвере срабатывала защита, при заданном токе он не выходил на напряжение в 60 вольт. Две недели после заказа и ожидания пропали зря :(

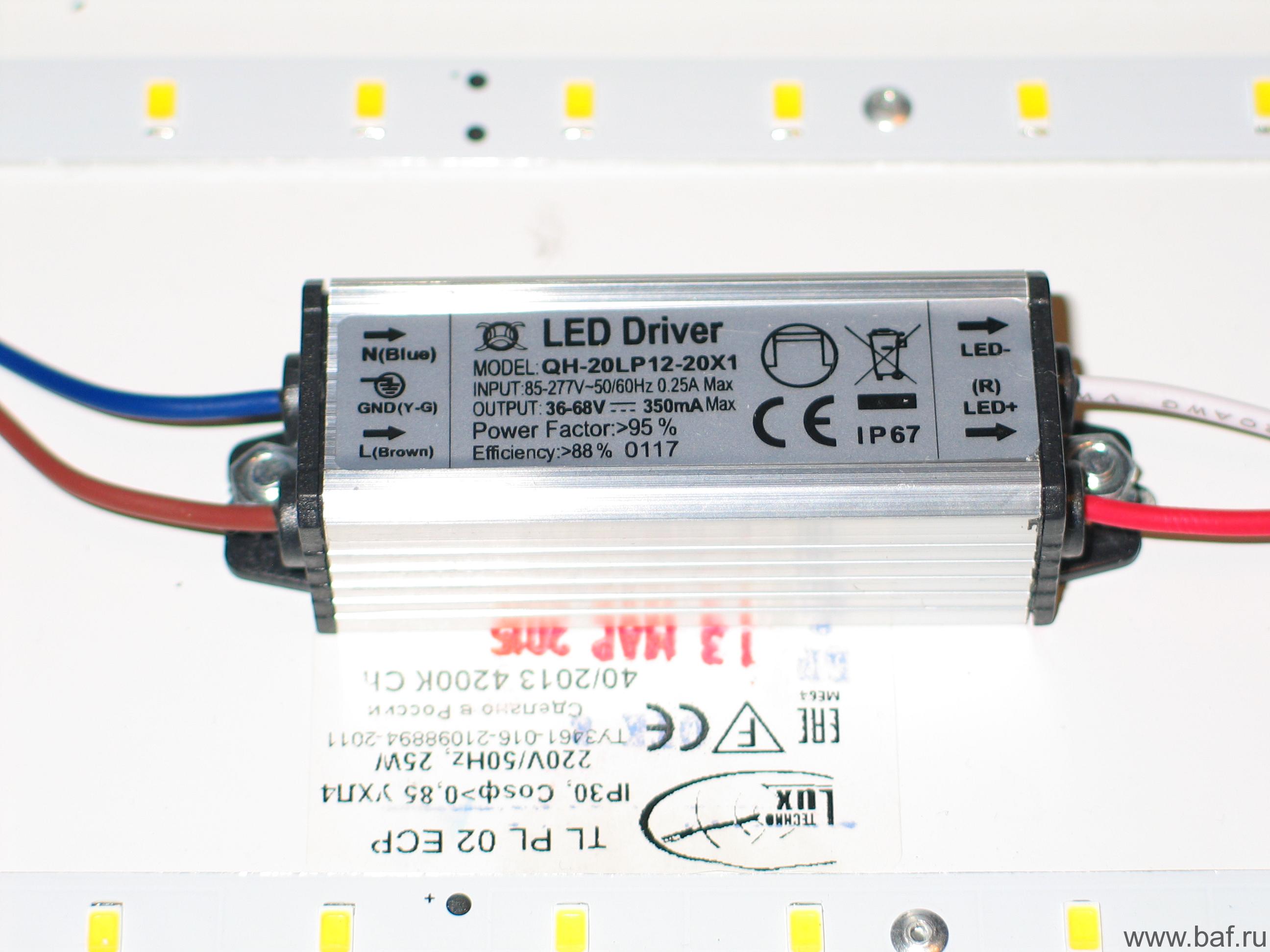

Делать нечего, пришлось заказывать новый драйвер. Заказ я сделал у того же продавца, у которого купил и не подходящий драйвер. На этот раз, я заказал модель «QH-20LP12-20X1», которая выдаёт 350 мА при выходном напряжении от 36 до 68В. И вот этот драйвер подошёл. Как оказалось, светодиодным линейкам нужно 52,2 вольта для своей работы.
После его установки и подключения светильник снова стал ярко освещать окружающее пространство. Установил его в гараже на прежнее место.

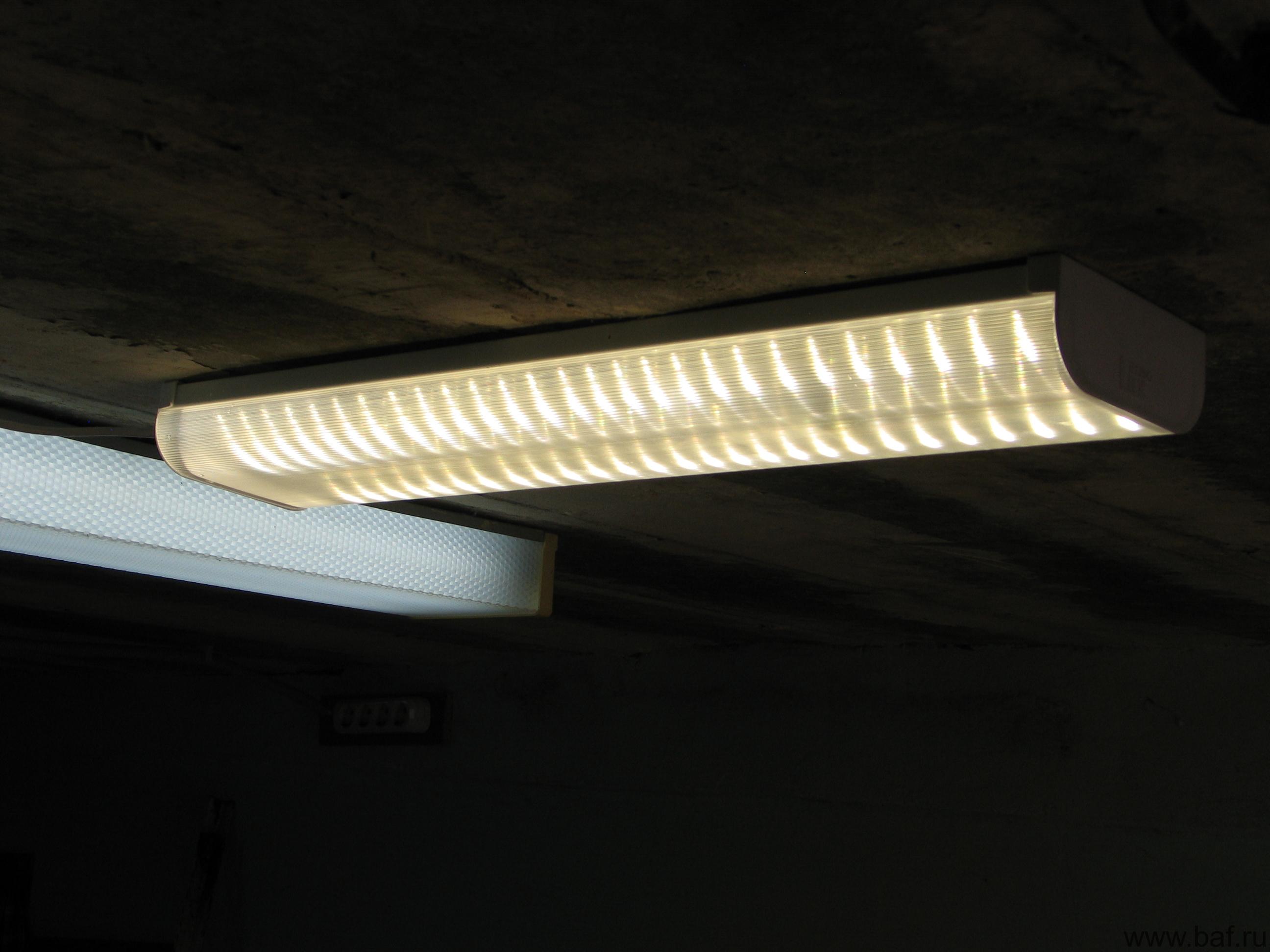

Данный снимок сделан днём, но фотоаппарат сделал замер экспозиции по светильнику, из-за чего само помещение выглядит тёмным. Но на самом деле, в гараже теперь стало гораздо светлее. Надеюсь, что новый драйвер послужит дольше, чем родной, который шёл со светильником.

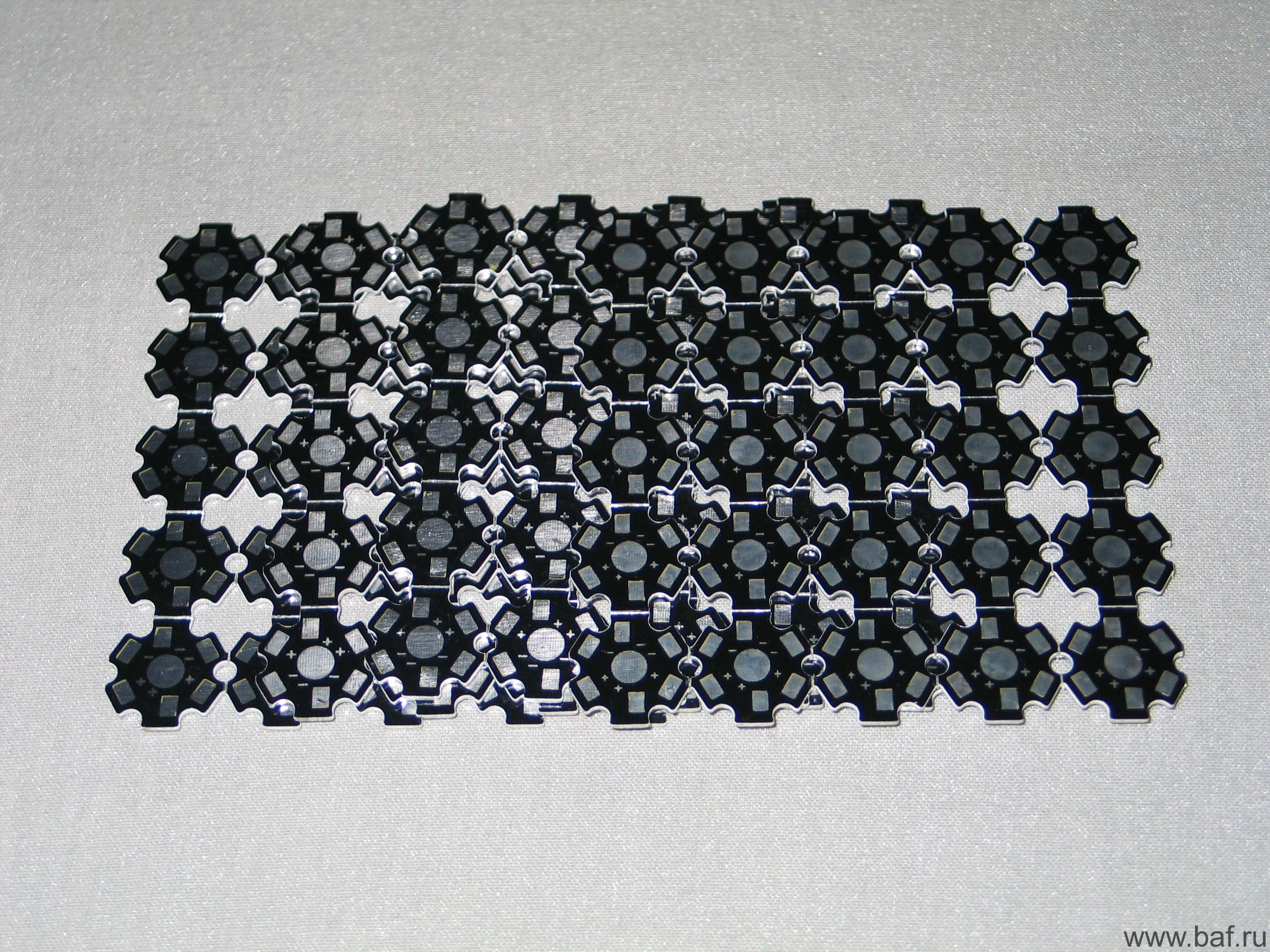

Кроме того, чтобы не пропадал предыдущий драйвер, я заказал пластины-звёздочки, на которые распаиваются одноваттные светодиоды.
Светодиоды у меня уже были, покупал несколько лет назад для ремонта светодиодных ламп с алиэкспресса. Судя по маркировке драйвера 'QH-40LP20-36X1W' к нему можно последовательно подключить от 20 до 36 одноваттных светодиода рассчитанных на ток в 350 мА. Есть у меня не используемый светильник на две 36-ти ваттные лампы, как-нибудь попробую его переделать на светодиоды с этим драйвером и сравню, что будет лучше светить — люминесцентные лампы или светодиоды.
