Это последний из транзистортестров заказанных и полученных на али. В отличие от предыдущих двух, у данного тестера большая часть элементов уже распаяны на плате. Кроме того, в данной версии используется AtMega328p в корпусе TQFP32, а не DIP-28. С одной стороны это хорошо — надо меньше места на плате. А с другой — в случае повреждения контроллера, надо доставать фен, чтобы выпаять неисправный и запаять новый. Покупал я этот набор тут.

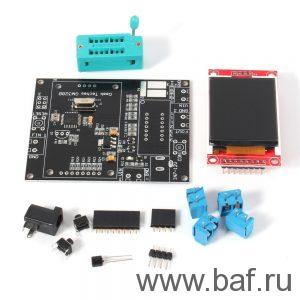

После отправки, набор добирался до меня около месяца. После получения оказалось, что с платы был оторван конденсатор C5, причём у него отломился вывод с самого корпуса. Нашёл в закромах такой же запаял на место отломанного. Набор для сборки ничего сложного не представляет:
Надо запаять только кнопки, разъёмы. Единственное что, вместо ИОН'а положенного китайцами, я запаял более точный.

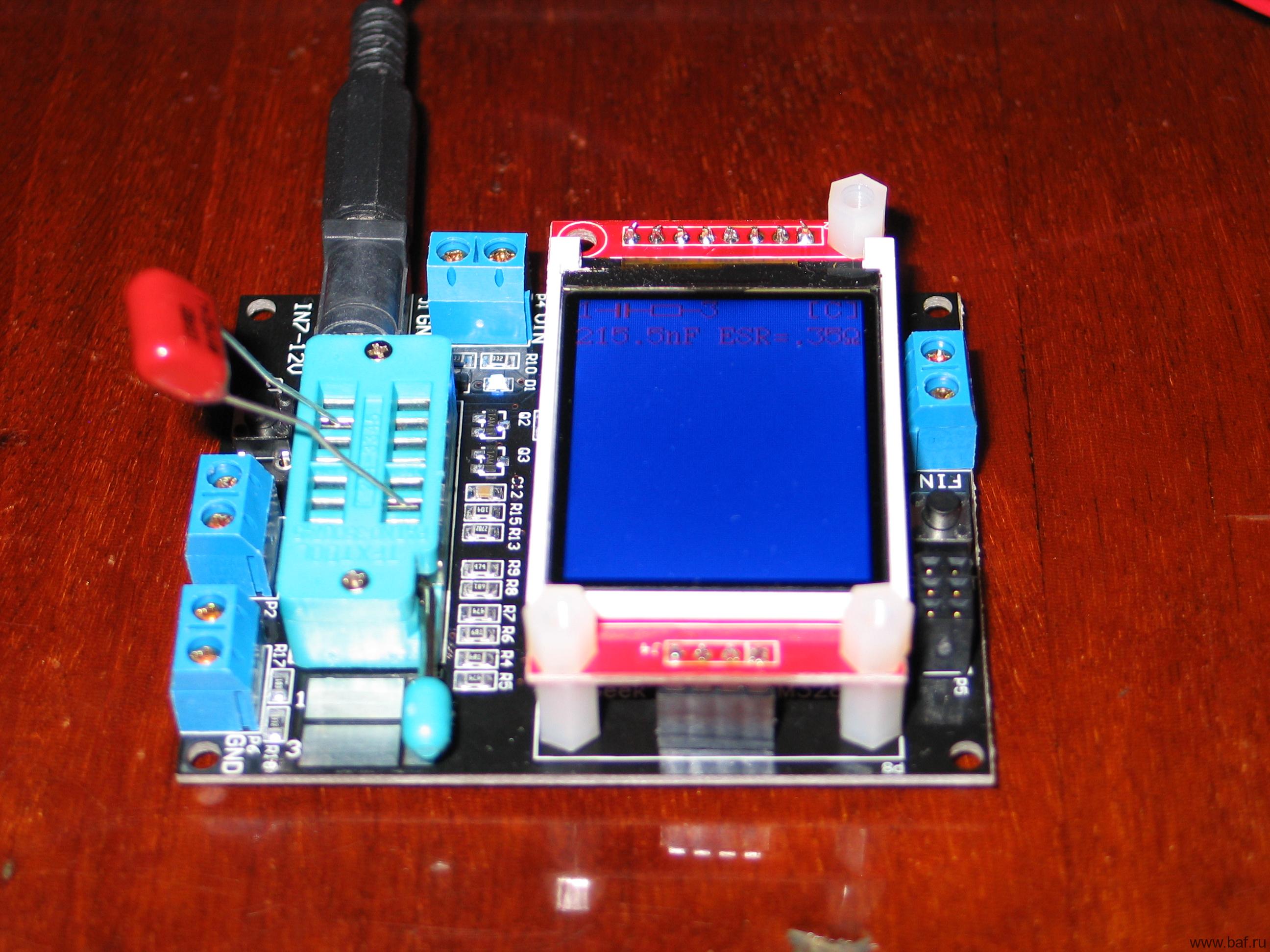

Ну а далее как обычно — всё запаял, отмыл плату. После просушки сделал пробный запуск — прибор попросил сделать калибровку. После калибровки можно приступать к измерениям.
Некоторым сюрпризом стало то, что прибор использует более узкую сторону дисплея в качестве горизонтальной.
На фотографиях выше видно, что на плате имеется разъём P5, прозвонка которого показала, что тут разведён разъём для программирования. Запаял туда колодку и попробовал подключиться к нему программатором. И каково же было моё удивление, когда оказалось, что контроллер не залочен, а прошивку можно без проблем считать и перезаписать. Ну, раз такое дело, я прошивку сохранил, возможно, когда-нибудь пригодится. Ссылка на архив для перепрошивки GM328B Geek-Teches-GM328B.tar.7z
