У меня с токарным станком была небольшая проблема — с завода на нём была установлена пиноль, в которую можно было поставить инструмент с КМ3, но только без лапки. А это означает, что куча свёрл КМ1, КМ2 и КМ3 — будут лежать у меня мёртвым грузом. Ибо переходные втулки(а они с лапкой) туда уже не поставить. Можно было бы конечно лапки поотрезать, но тогда свёрла с КМ1 и КМ2 станет невозможно использовать на сверлильном станке. Поэтому, я решил сделать чертёж и заказать новую пиноль.

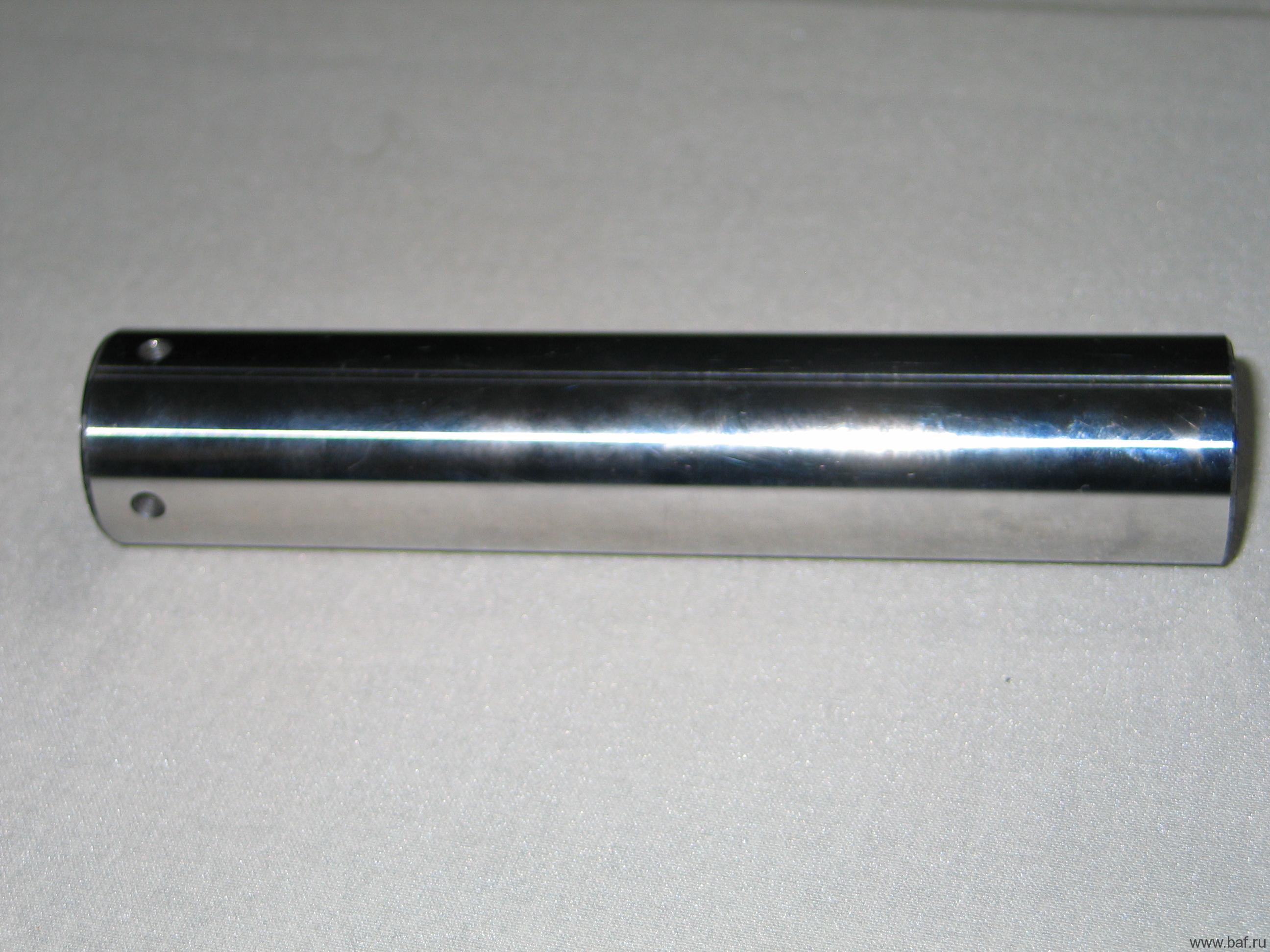

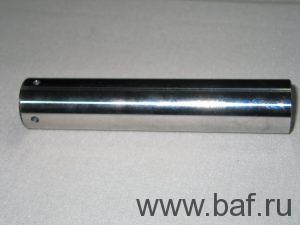

С чертежом проблем не возникло, нарисовал за вечер. А вот с поиском исполнителя, пришло поднапрячься. В Жуковском/Раменском и в окрестностях Коломны я не смог найти исполнителя, у которого бы был весь набор необходимого оборудования для изготовления пиноли. Зато, с помощью форума чипмейкера нашёлся исполнитель в Екатеринбурге Дмитрий под ником Dead. По моему не слишком хорошему чертежу, он сделал отличную пиноль! После небольшого ожидания, я получил на почте пакет со своей посылкой! Вот такая получилась новая пиноль:

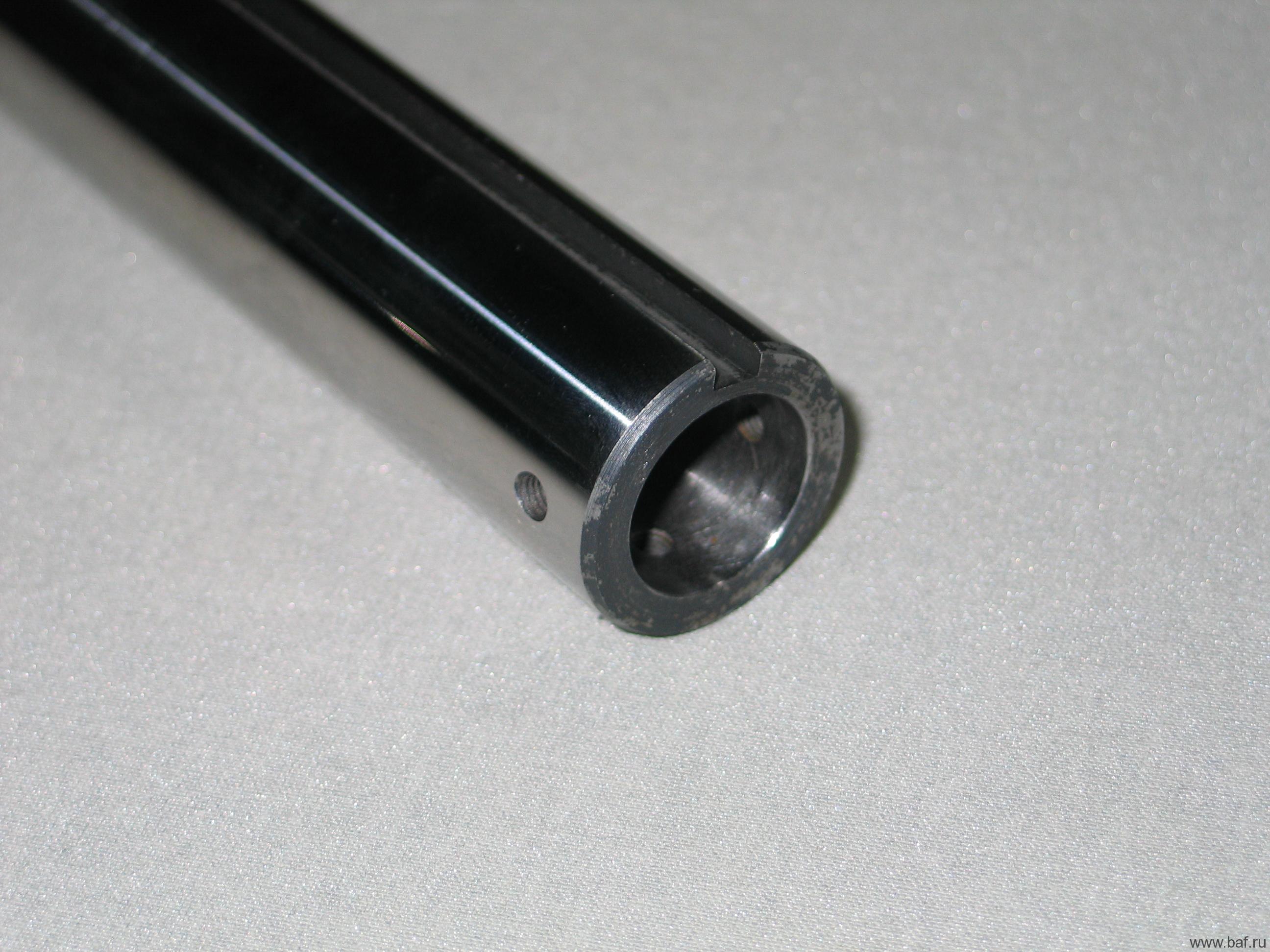

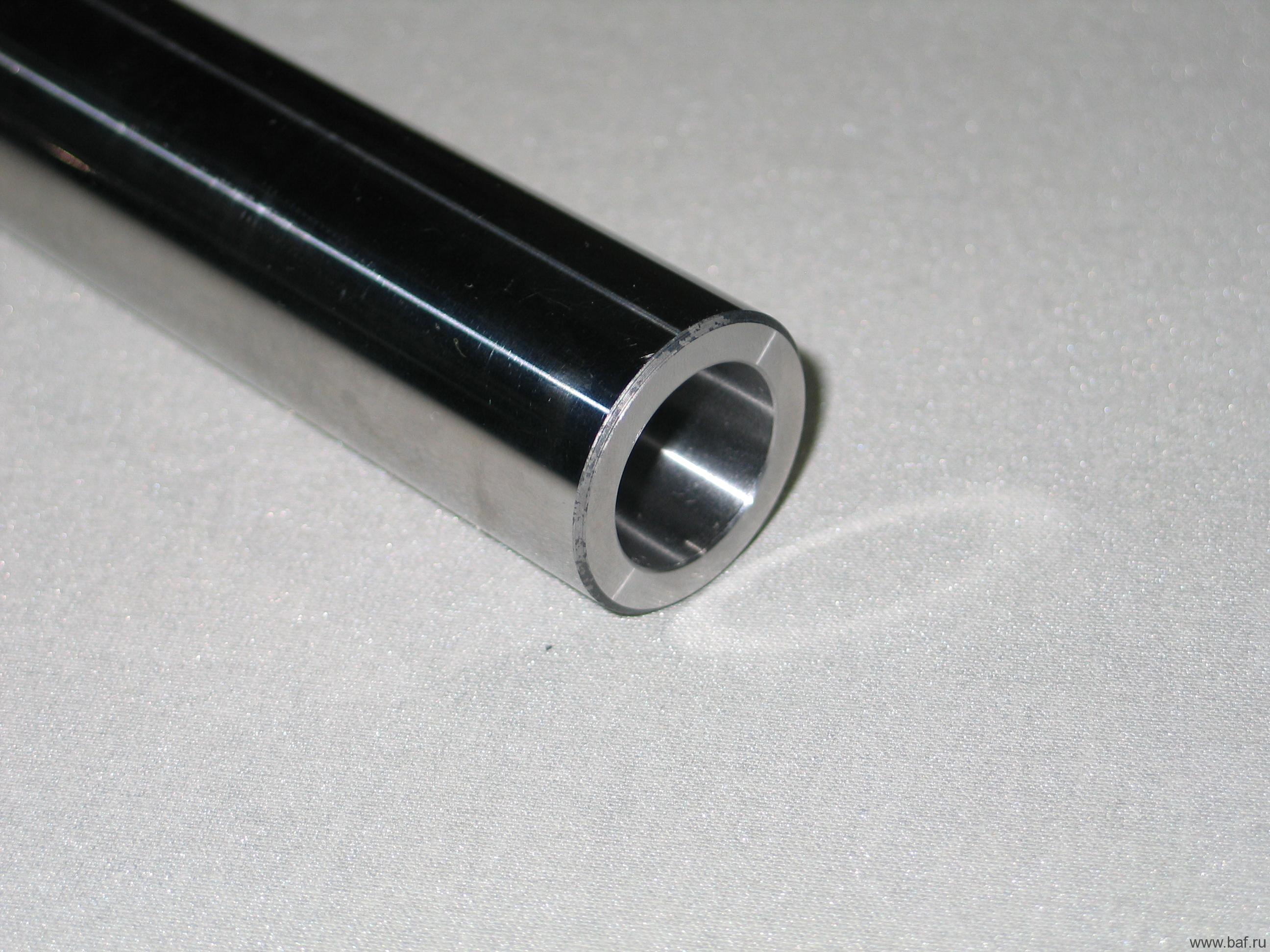

Как можно видеть, с одной стороны надо ставить втулку с внутренней резьбой, нужна она для перемещения пиноли. Бронзу для её изготовления я уже заказал, но делать буду видимо уже весной. Сама пиноль немного подкалена.
Ну и сходил в гараж, где примерил её по месту. Пиноль встала отлично, свёрла через втулки ставятся без проблем.
